Kabel straight dan cross adalah dua jenis kabel yang digunakan untuk jaringan ethernet atau LAN. Meskipun sama sama digunakan untuk membangun jaringan LAN, dan fungsi kabel straight dan cross sangatlah berbeda. LAN merupakan jenis jaringan yang luas cakupannya terbatas, hanya dapat menyambungkan atau menghubungkan komputer dalam wilayah kecil, seperti tempat tinggal, sekolah, laboratorium, kampus universitas, atau gedung kantor.
Pengertian Kabel Straight dan Cross
LAN adalah sebuah jaringan yang terbatas pada ruangan tunggal dalam suatu gedung atau menghubungkan beberapa gedung dalam satu area geografis tertutup. Dalam pengurutan kabel LAN dikenal dua macam kabel, yaitu kabel straight (Lurus) dan kabel cross (silang). Kedua kabel tersebut merupakan standar baku dari tipe konfigurasi warna kabel UTP.
Tujuan penggunaan dari kedua kabel tersebut pada dasarnya sama, hanya berbeda pada orientasi penggunaannya. Pada kabel straight, urutan ujung yang satu harus sama persis dengan urutan ujung yang lain, sedangkan pada kabel cross harus berbeda.
1. Kabel Straight

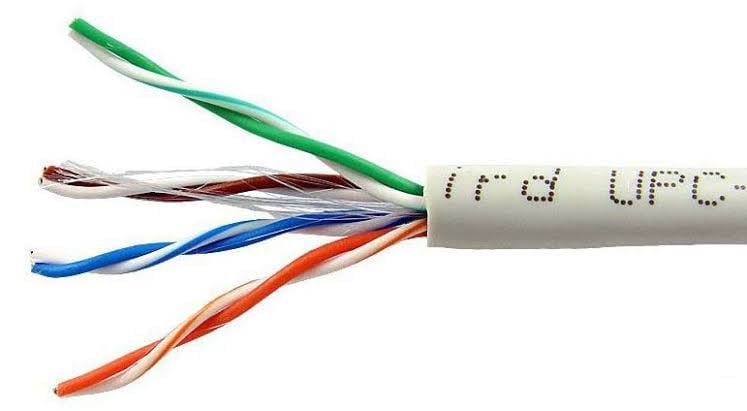

Kabel straight adalah kabel yang memiliki urutan warna yang sama antara ujung konektor yang satu dengan ujung konektor lainnya. Kabel yang biasanya disebut sebagai kabel lurus ini memiliki urutan pemasangan yang berbeda. Ada dua standar pemasangan yang biasanya digunakan yakni dengan TIA/EIA-568A dan TIA/EIA-568B.
TIA/EIA-568B adalah standar pemasangan yang paling banyak digunakan dalam pembuatan jaringan LAN. Kabel straight digunakan untuk membentuk hubungan antarperangkat yang berbeda, seperti perangkat komputer dengan hub, komputer dengan switch, switch dengan router ataupun router dengan hub.
2. Kabel Cross
Kabel cross atau kabel crossover merupakan jenis kabel yang digunakan untuk menghubungkan suatu perangkat dengan jaringan secara peer to peer atau point to point. Cara pemasangan kabel jaringan cross dilakukan dengan susunan T568A pada ujung konektor dan T568B pada ujung konektor lainnya.
Fungsi Straight
Kabel straight adalah jenis kabel yang dapat menghubungkan dua perangkat yang berbeda, yakni:
- Sebagai penghubung antara komputer dengan switch
- Sebagai penghubung komputer dengan LAN pada modem cable/DSL
- Sebagai penghubung router dengan LAN pada modem cable/DSL
- Sebagai penghubung antara switch ke router
- Sebagai penghubung antara hub ke router.
Fungsi Cross
Kabel cross merupakan kabel UTP yang mampu menghubungkan dua perangkat yang sama.Berikut fungsi dari penggunaan kabel cross:
- Sebagai penghubung 2 komputer
- Sebagai penghubung 2 buah switch
- Sebagai penghubung 2 buah hub
- Sebagai penghubung switch dengan hub
- Sebagai penghubung komputer dengan router.
Susunan Warna Kabel Straight dan Cross dalam Jaringan
Kabel straight dan kabel cross disusun oleh jenis-jenis kabel yang memiliki warna-warna tertentu. Berikut urutan warna kabel straight dan kabel cross
1. Urutan Kabel Straight
- Tipe TIA/EIA-568A
- Putih hijau
- Hijau
- Putih oranye
- Biru
- Putih biru
- Oranye
- Putih cokelat
- Cokelat
- Tipe TIA/EIA-568B
- Putih oranye
- Oranye
- Putih hijau
- Biru
- Putih biru
- Hijau
- Putih cokelat
- Cokelat
Itulah susunan warna kabel straight berdasarkan tipenya. Warna ujung konektor satu dan ujung konektor lainnya pada kabel straight memiliki warna yang sama.
2. Urutan Kabel Cross

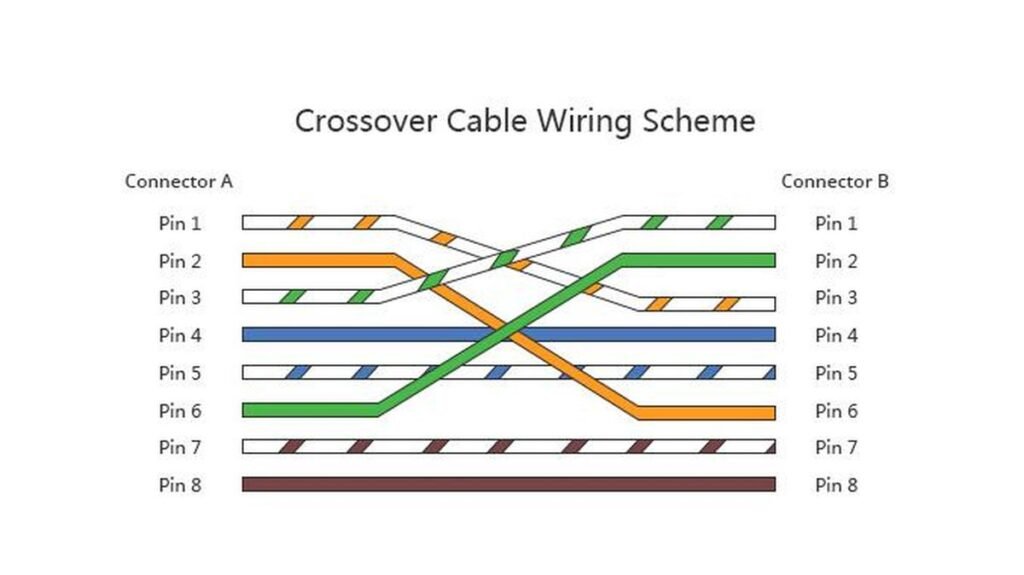

Sesuai dengan namanya, kabel cross memiliki susunan warna pin yang berlawanan atau berseberangan. Susunan warna kabel cross memiliki perbedaan pada ujung konektor satu dan ujung konektor lainnya. Berikut susunan warna kabel cross untuk jaringan LAN.
- Ujung Konektor 1
- Putih hijau
- Hijau
- Putih oranye
- Biru
- Putih biru
- Oranye
- Putih cokelat
- Cokelat
- Ujung Konektor 2
- Putih oranye
- Oranye
- Putih hijau
- Biru
- Putih biru
- Hijau
- Putih cokelat
- Cokelat
Perbedaan Kabel Straight dan Cross
Berdasarkan penjelasan mengenai kabel straight dan cross, ada beberapa perbedaan yang membedakan kedua jenis kabel tersebut. berikut perbedaan kabel straight dan kabel cross di bawah ini.
1. Perbedaan Warna Ujung Konektor
Perbedaan antara warna ujung konektor adalah perbedaan yang mendasar antara dua jenis kabel tersebut.
Pada kabel straight, ujung konektor dan ujung konektor lainnya memiliki susunan warna yang sama, sedangkan pada kabel cross, susunan warna antara kedua ujung konektornya berbeda.
2. Perbedaan Fungsi
Kabel straight merupakan jenis kabel yang berfungsi untuk menghubungkan dua perangkat yang berbeda, sedangkan kabel cross berfungsi sebagai penghubung antara dua perangkat yang sama.
Itulah perbedaan antara kabel straight dan cross. Kedua jenis kabel tersebut sekilas sama, tetapi memiliki perbedaan. Tips untuk membedakan kabel straight dan cross adalah dengan mengecek warna ujung konektor.
Apabila kedua konektor memiliki warna yang berbeda, kabel tersebut adalah kabel cross. Jika memiliki warna yang sama, kabel tersebut merupakan kabel tipe straight.
Cara lain untuk membedakan kabel straight dan cross adalah dengan melihat atau mengecek jenis perangkat yang terkoneksi.
Apabila perangkat berupa router, host server tersambung dengan switch dan hub, maka kabel yang digunakan adalah kabel straight. Jika perangkat yang tersambung antara sesama jenis perangkat yang sama, kabel yang digunakan adalah kabel cross.
